ОСНОВНЫЕ ФУНКЦИИ КОНТУРА ЗАЗЕМЛЕНИЯ

Основная функция контура заземления заключается в обеспечении эффективного отведения электрического тока в землю, своевременного срабатывания УЗО (устройства защитного отключения), безопасных условий для человека при использовании электрооборудования и защиту приборов от повреждений.

• Безопасность

Контур заземления предотвращает накопление статического электричества и снижает риск поражения электрическим током при возникновении неисправностей или коротких замыканиях. Он обеспечивает надежное заземление, создавая низкое сопротивление пути для тока, который может возникнуть в случае аварии.

• Защита оборудования

Контур заземления служит для защиты электрического оборудования от повреждений, вызванных перенапряжениями или импульсными разрядами. Он предотвращает накопление статического заряда на оборудовании и обеспечивает эффективное распределение тока замыкания, минимизируя возможные повреждения.

• Устранение помех

Контур заземления  способствует устранению помех, связанных с электромагнитными полями, которые могут возникать в электрической цепи. Заземление “предоставляет путь“ для разрядки и нейтрализации “шумов“ снижая возможность возникновения электромагнитных интерференций.

• Защита от молнии

Контур заземления играет важную роль в защите от ударов молнии. Он обеспечивает предельную проводимость тока, направляя его в землю, минимизирует возможные повреждения, которые могут быть вызваны высокими энергетическими разрядами.

В современном загородном  коттедже с системой “умный дом” или без таковой, многоэтажном здании или офисном, торговом центре, промышленном объекте может быть установлено разнообразное электрооборудование, которое обеспечивает комфорт, безопасность и автоматизацию различных систем.  ПУЭ глава 1.7 указывает на необходимость сделать контур заземления с сопротивлением менее 4 Ом, выполнить подключение  РЕ-проводником к ГРШ (главная распределительная шина). Вы сможете купить комплекты заземления в ТЕН Монтаж, а при необходимости, получить профессиональный и надежный контур, сделанный нашими квалифицированными сотрудниками. Обеспечит надежность и правильность функционирования всех систем частного дома: бытовой техники, климат-контроля (отопление, вентиляции и кондиционирования воздуха), системы безопасности (видеонаблюдение, сигнализации, контроля доступа и датчиков пожара), умные системы (управление освещением, охраной, мультимедиа).

ВАЖНО ЗНАТЬ ОБЪЕКТИВНЫЕ ПОКАЗАТЕЛИ СОПРОТИВЛЕНИЯ

• Рабоче-защитное заземление  менее 4 Ом

ТЭН Монтаж имеет электротехническую лабораторию “Сертификат, принятие измерительных возможностей”. В процессе измерения сопротивления заземления мы используем современные приборы фирмы Sonel MRU 101, MRU 105. Производители предложили инновационные разработки, созданные на основе цифровых технологий, учитывающие применение микропроцессоров. Они позволяют быстро выполнять вычисления с низкой погрешностью, возможность хранения результатов прошлых лет или переноса их на ПК. Все приборы ТЭН Монтаж проходят ежегодную поверку в государственном предприятии “Укрметртестстандарт”. РЕ-проводник контура заземления соединены с внешними частями всех электрических установок и системой нивелирования потенциалов. В обычном режиме через него проходят лишь низкие фоновые токи, не причиняющие вреда человеку. Измерение сопротивления контура заземления позволит убедиться в исправности токоотводящих путей. Заземление плохого качества (сопротивление выше допустимого показателя) или его отсутствие требует отключения оборудования от общей сети электроснабжения и осуществления мероприятий по формированию надежной защиты персонала в случае возникновения аварийной ситуации.

• Теория и практика

Оценку контура выполняют на основании формулы закона Ома, связывающей силу тока, сопротивление и напряжение. Используется калиброванный источник напряжения, поступает ток и вычисляется сопротивление с помощью амперметра и вольтметра. В землю на расстоянии (20м.) от заземляющего устройства помещают главный и дополнительный электроды и подают ток. Его величину измеряют амперметром. На металлическую поверхность заземляющего контура и контакт главного заземлителя подсоединяют вольтметр, который покажет разницу в напряжении между ними.

R = U / I

Когда требуются более точные результаты, касающиеся измерения сопротивления заземления, учитываются значение сопротивления соединительных проводников и диэлектрические свойства почвы. Полученное по формуле значение уменьшается на величину этих показателей. Приборы механического типа, разработанные в прошлом веке, в нашей работе не применяются.

“ТЕН МОНТАЖ” ВЫПОЛНЯЕМ ДОСТИЖЕНИЕ РЕЗУЛЬТАТА

• Предлагаем купить комплект для заземления в Киеве по доступной цене
• Предоставляем скидки на материалы, работаем без посредников
• Обследование и диагностика существующих контуров, цена от 1500 грн.
• Проектирование
• Выполнение работ, заземление для частного дома или коттеджа за городом:

контур (стержни, сталь оцинкованная) цена от 12000 грн.

контур (стержни, сталь омедненная) цена от 17000 грн.

• Паспорт заземления, цена 2000 грн.

акт скрытых работ, исполнительная схема, протокол измерений

• Цены на 11.07.2023

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ, НА КОТОРЫЕ МЫ РАДЫ ОТВЕТИТЬ:

• “как правильно сделать контур заземления по нормам”
• “какие стержни целесообразнее применить, оцинкованные или омедненные”
• “на какую глубину необходимо погружать”
• “нужно ли заземлять генератор и электрооборудование бассейна“
• “какая гарантия на заземление от коррозии и долговечность эксплуатации“
• ”для чего нужно делать контур заземление”
• ”нужно ли объединять контур (функциональный) для ЩР с контуром молниезащиты”
• “будет ли выполнять свою функцию заземление сделанное из арматуры или уголка”
• “на какой стадии строительства устанавливать заземление”
• “оптимальный вариант заземления: материалы, цена, качество”
• “изменяется ли стоимость от почвенных условий грунта:  глина, чернозем, песок”
• “если залегание грунтовых вод близкое к поверхности”
• “сколько по времени занимает монтаж и необходимая площадь”
• “заземление цена и от чего она зависит”
• “много ли сделала ваша компания заземлений”

ПЕРИОД ВЫПОЛНЕНИЯ РАБОТ КОНТУРА ЗАЗЕМЛЕНИЯ

1. Встреча на объекте и презентация оборудования
2. Расчет количества стержней заземления и глубины погружения
3. Коммерческое предложение
4. Монтаж системы
5. Измерение сопротивления заземления
6. Техническая документация

ОСНОВНЫЕ ЭЛЕМЕНТЫ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА

• Омедненный стальной стержень заземления Galmar, ERICO:

     длина 1.5м, d 14.2мм

     способ соединения резьбовой, муфта латунная, токопроводящая паста

     покрытие  250 мкм, чистота меди 99.9%

     технология обеспечивает неразрывную связь на молекулярном уровне

     высокая прочность на разрыв 600 N/mm²

     защита от электролитической и почвенной коррозии более 30 лет

• Оцинкованный стальной стержень заземления OBO Bettermann, Leo Lightman:

     длина 1.5м, d 20мм

     способ соединения без муфт

     покрытие  90 мкм

     горячеоцинкованная сталь (HDG), погружение в расплавленный цинк 450°С

     защита от электролитической и почвенной коррозии более 25 лет

• Наконечник для стержней
• Винт/переходник ударный для погружения
• Крестообразный зажим стержень/полоса
• Угловой крепеж стержень/полоса, стержень/провод

• Горизонтальная полоса для соединения вертикальных стержней:

     медь, сталь оцинкованная  25х4мм, 30х3.5мм, 40х4мм

• Паста токопроводящая
• Лента DENSO гидроизоляция  Galmar,  OBO Bettermann
• Шина выравнивания потенциала, OBO Bettermann

Действующие нормативные документы:  ДСТУ Б В.2.5-82:2016  “Электробезопасность в зданиях и сооружениях. Требования к защитным мерам от поражения электрическим током”,  ПУЭ Глава 1.7,  ДСТУ EN 62561-2, EN 50164-2, ДСТУ EN 62305-3:2012.

Каждый человек от ребенка до пенсионера в современном мире пользуется мобильным телефоном и интернетом. Если задуматься  о причине  качественной связи, то одним из его составляющих будет надежное заземление с сопротивлением менее 4 Ом. Еще в далеких 2000-х годах, а если быть точнее, начиная с 2004 года, нашими сотрудниками выполнялись работы по монтажу контуров.

ФОТО С НАШЕГО АРХИВА

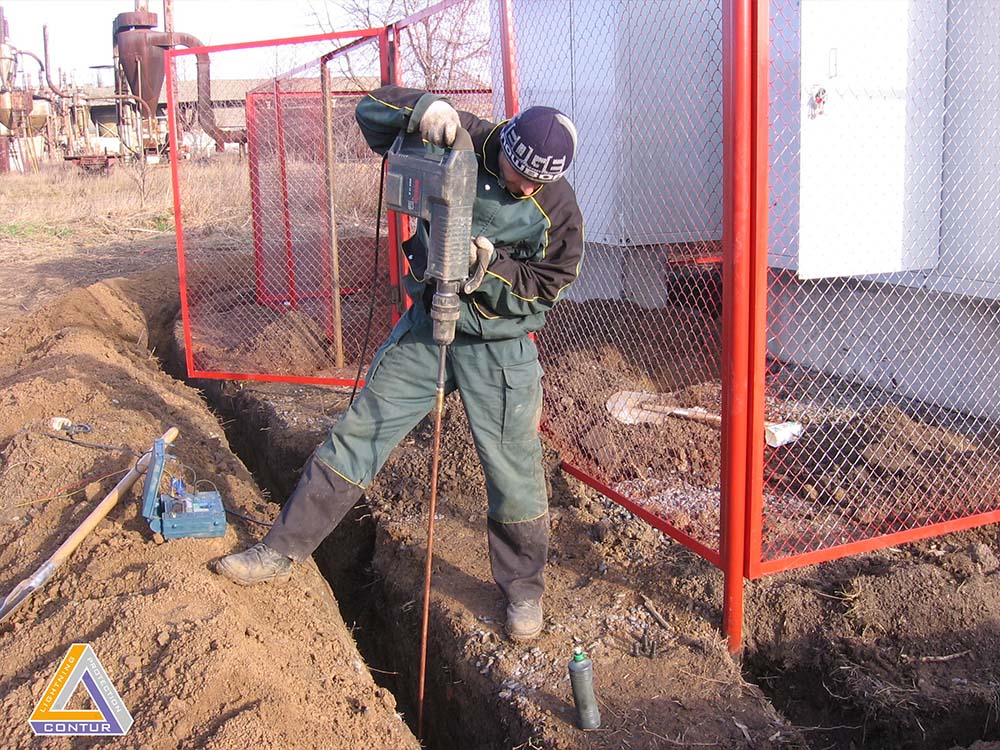

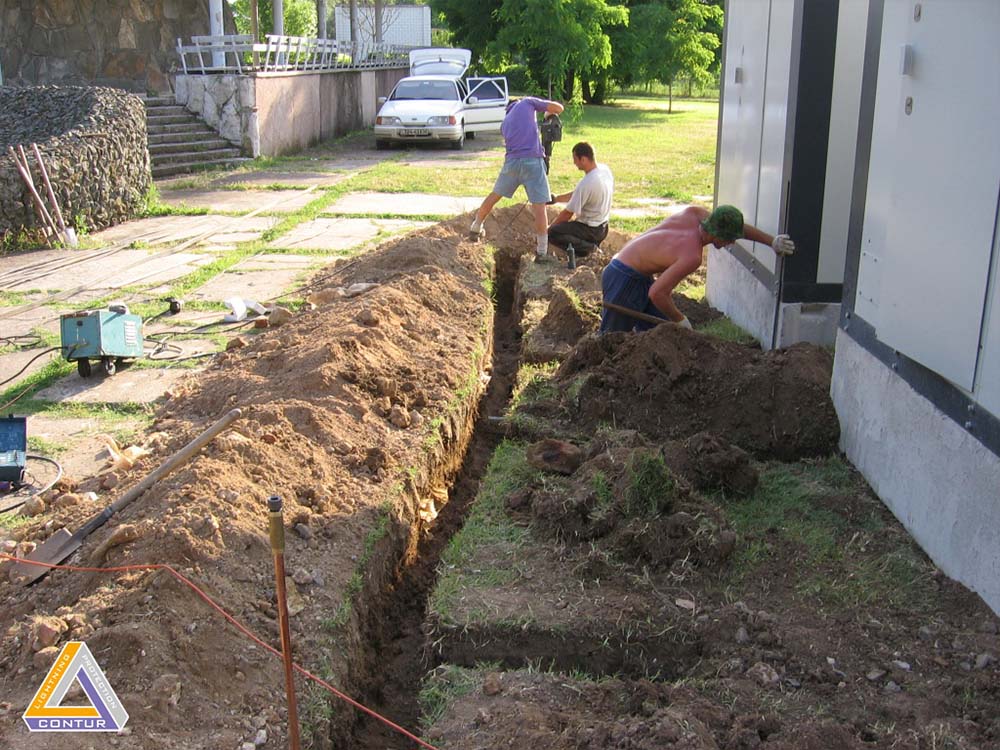

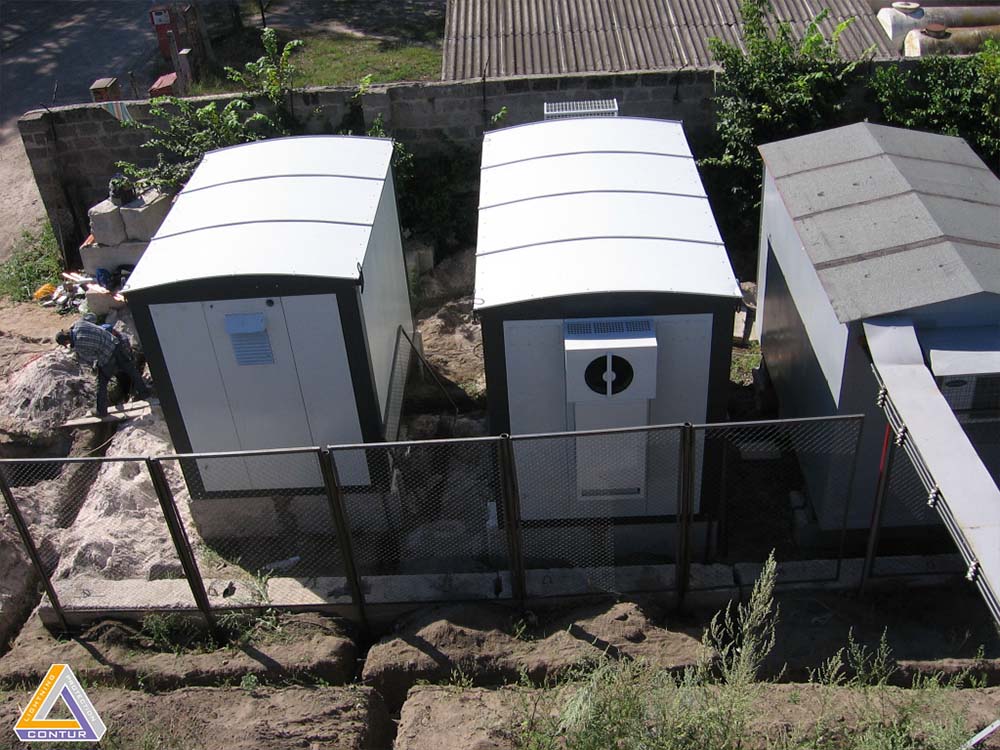

На объектах оператора мобильной связи GSM “Киевстар” во время расширения покрытия и строительства базовых станций, НРП и ДГУ нами применялось глубинное вертикальное заземление. В качестве заземлителя использовали омедненный стержень GALMAR и ERICO. Благодаря продуманной стратегии  технического отдела, руководством было принято решение о применение надежного и долговечного заземления, которое в эксплуатации по настоящее время.
