ОСНОВНІ ФУНКЦІЇ КОНТУРУ ЗЕЗЕМЛЕННЯ

Основна функція контуру заземлення полягає у забезпеченні ефективного відведення електричного струму в землю, своєчасного спрацьовування ПЗВ (пристрої захисного відключення), безпечних умов для людини під час використання електрообладнання та захисту приладів від пошкоджень.

• Безпека

Контур заземлення запобігає накопиченню статичної електрики та знижує ризик ураження електричним струмом у разі несправності або коротких замикань. Він забезпечує надійне заземлення, створюючи низький опір шляху струму, який може виникнути у разі аварії.

• Захист обладнання

Контур заземлення служить для захисту електричного обладнання від пошкоджень, спричинених перенапругою чи імпульсними розрядами. Він запобігає накопиченню статичного заряду на обладнанні та забезпечує ефективний розподіл струму замикання, мінімізуючи можливі пошкодження.

• Усунення перешкод

Контур заземлення сприяє усуненню перешкод, пов'язаних із електромагнітними полями, які можуть виникати в електричному ланцюзі. Заземлення "надає шлях" для розрядки та нейтралізації "шумів" знижуючи можливість виникнення електромагнітних інтерференцій.

• Захист від блискавки

Контур заземлення відіграє важливу роль у захисті від ударів блискавки. Він забезпечує граничну провідність струму, спрямовуючи його в землю, мінімізує можливі пошкодження, які можуть бути спричинені високими енергетичними розрядами.

У сучасному заміському котеджі з системою "розумний будинок" або без такої, багатоповерхової будівлі або офісному, торговому центрі, промисловому об'єкті може бути встановлено різноманітне електрообладнання, яке забезпечує комфорт, безпеку та автоматизацію різних систем. ПУЕ глава 1.7 вказує на необхідність зробити контур заземлення з опором менш 4 Ом, здійснити підключення РЕ-провідник до ГРШ (головна розподільна шина). Ви зможете купити комплекти заземлення в ТЕН Монтаж, а за необхідності отримати професійний та надійний контур, зроблений нашими кваліфікованими співробітниками. Забезпечить надійність та правильність функціонування всіх систем приватного будинку: побутової техніки, клімат-контролю (опалення, вентиляції та кондиціювання повітря), системи безпеки (відеоспостереження, сигналізації, контролю доступу та датчиків пожежі), розумні системи (управління освітленням, охороною, мультимедіа).

ВАЖЛИВО ЗНАТИ ОБ’ЄКТИВНІ ПОКАЗНИКИ ОПОРУ ЗАЗЕМЛЕННЯ

• Робітничо-захисне заземлення  менш 4 Ом

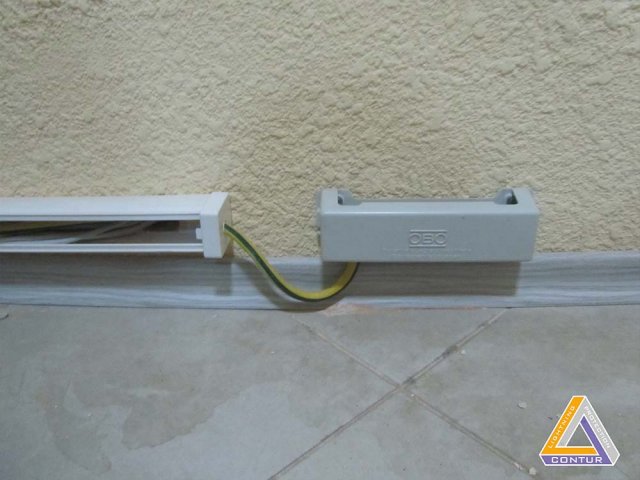

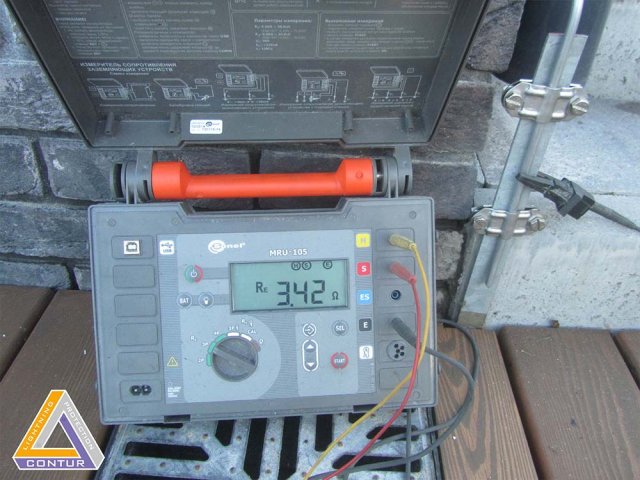

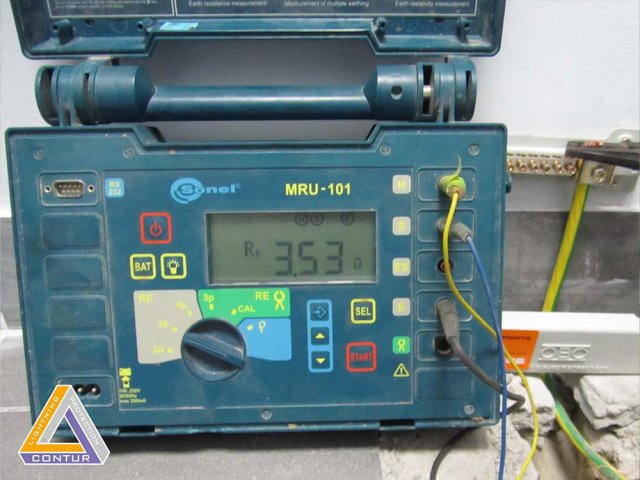

ТЕН Монтаж має електротехнічну лабораторію “Сертифікат, визнання вимірювальних можливостей”. В процесі вимірювання опору заземлення ми використовуємо сучасні прилади фірми Sonel MRU 101, MRU 105. Виробники запропонували інноваційні розробки, створені на основі цифрових технологій, які враховують застосування мікропроцесорів. Вони дозволяють швидко виконувати обчислення з низьким ступенем похибки, можливість зберігання результатів  минулих років або перенесення їх на ПК. Всі прилади ТЕН Монтаж проходять щорічну повірку від державного підприємства “Укрметртестстандарт”. РЕ-провідник контуру заземлення з'єднаний з зовнішніми частинами всіх електричних установок і системою нівелювання потенціалів. У звичайному режимі через нього проходять лише низькі фонові струми, що не заподіюють шкоди людині. Вимірювання опору контуру заземлення дозволить переконатися в справності струмовідхідних шляхів. Заземлення поганої якості (опір вищий за допустимий показник) або його відсутність, вимагає відключення обладнання від загальної мережі електропостачання та здійснення заходів щодо формування надійного захисту персоналу у разі виникнення аварійної ситуації.

• Теорія та практика

Оцінку контуру виконують на підставі формули закону Ома, що зв'язує силу струму, опір і напругу. Використовується каліброване джерело напруги, надходить струм і обчислюється опір за допомогою амперметра і вольтметра. В землю на відстані (20м.) від заземлювального пристрою поміщають головний і додатковий електроди, і подають струм. Його величину вимірюють амперметром. На металеву поверхню заземлюючого контуру і контакт головного заземлювача приєднують вольтметр, який покаже різницю в напрузі між ними.

R = U / I

Коли потрібні більш точні результати, що стосуються вимірювання опору заземлення, враховуються значення опору з'єднувальних провідників і діелектричні властивості ґрунту. Отримане за формулою значення зменшується на величину цих показників. Прилади механічного типу, які були розроблені в минулому столітті, в нашій роботі не застосовується.

“ТЕН МОНТАЖ” ВИКОНАЄМО ДОСЯГНЕННЯ РЕЗУЛЬТАТУ

• Пропонуємо купити комплект для заземлення в Києві за доступною ціною
• Надаємо знижки на матеріали, працюємо без посередників
• Обстеження та діагностика існуючих контурів, ціна від 1500 грн.
• Проектування
• Виконання робіт, заземлення для приватного будинку або котеджу за містом:

контур (стрижні, сталь оцинкована) ціна від 12000 грн.

контур (стрижні, сталь обміднена) ціна від 17000 грн.

• Паспорт заземлення, ціна 2000 грн.

акт прихованих робіт, виконавча схема, протокол вимірів

• Ціни на 11.07.2023

ПОШИРЕНІ ПИТАННЯ, НА ЯКІ МИ З РАДІСТЮ ВІДПОВІМО:

• “як правильно зробити контур заземлення по нормам”
• “який стрижень доцільніше застосувати, оцинкований або обміднений”
• “на яку глибину необхідно забивати”
• “чи потрібно заземляти генератор і електрообладнання басейну“
• “яка гарантія на заземлення від корозії та довговічність експлуатації“
• ”для чого потрібно робити контур заземлення”
• ”чи потрібно об’єднувати контур (функціональний) для ЩР з контуром блискавкозахисту”
• “чи виконуватиме свою функцію заземлення зроблене з арматури чи кутника”
• “на якій стадії будівництва встановлювати контур”
• “оптимальний варіант заземлення: матеріали, ціна, якість”
• “чи змінюється вартість в залежності від ґрунтових умов: глина, чорнозем, пісок”
• “якщо залягання ґрунтових вод близьке до поверхні”
• “скільки за часом займає монтаж та необхідна площа”
• “заземлення ціна і від чого вона залежить”
• “чи багато встановила ваша компанія заземлень”

ПЕРІОД ВИКОНАННЯ РОБІТ КОНТУРА ЗАЗЕМЛЕННЯ

1. Зустріч на об’єкті та презентація обладнання
2. Розрахунок кількості стрижнів заземлення та глибини забивання
3. Комерційна пропозиція
4. Монтаж системи
5. Вимірювання опору заземлення
6. Технічна документація

ОСНОВНІ ЕЛЕМЕНТИ

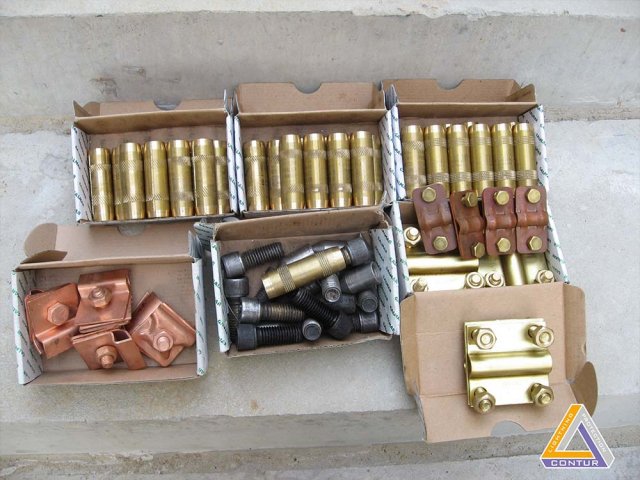

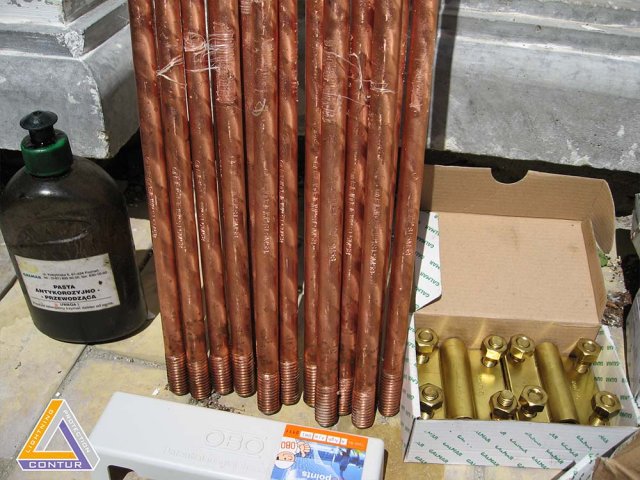

• Обміднений сталевий стрижень заземлення Galmar, ERICO:

довжина 1.5м, d 14.2мм

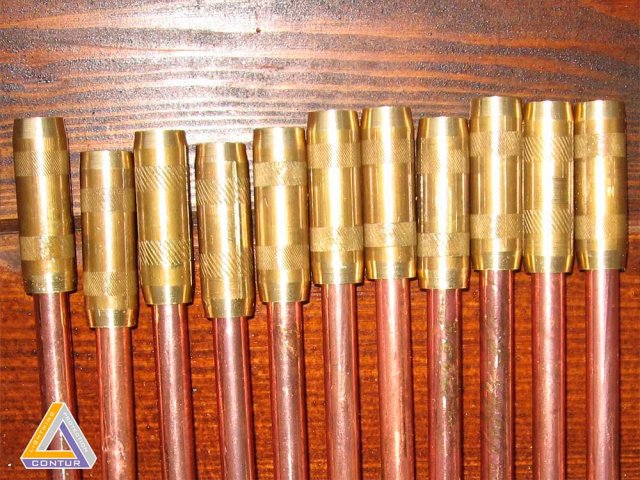

спосіб з’єднання різьбовий, муфта латунна, струмопровідна паста

покриття  250 мкм, чистота міді 99.9%

технологія забезпечує нерозривний зв'язок на молекулярному рівні

висока міцність на розрив  600 N/mm²

захист від електролітичної та ґрунтової корозії протягом більш ніж 30 років

• Оцинкований сталевий стрижень заземлення OBO Bettermann, Leo Lightman:

довжина 1.5м, d 20мм

спосіб з’єднання без муфт

покриття  90 мкм

гарячеоцинкована сталь (HDG), занурення в розплавлений цинк 450°С

захист від електролітичної та ґрунтової корозії протягом більш ніж 25 років

• Бойок заземлення
• Гвинт/перехідник ударний для забивання

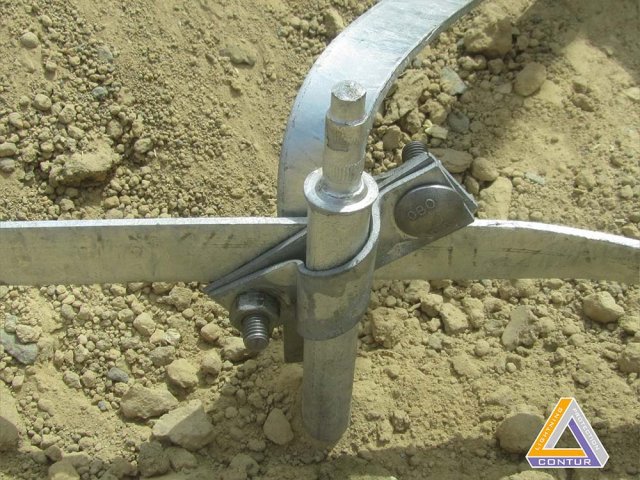

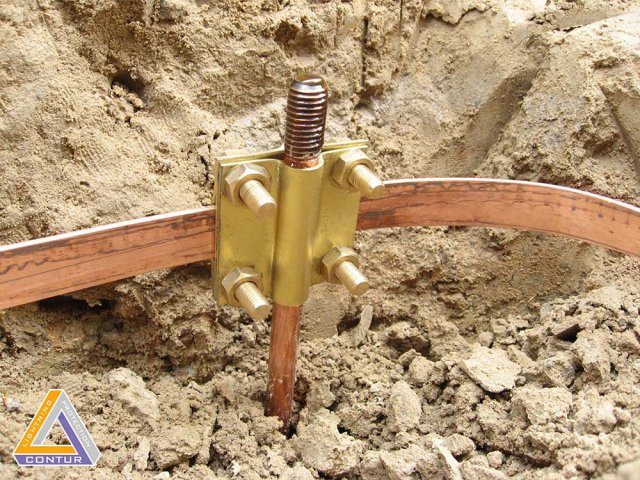

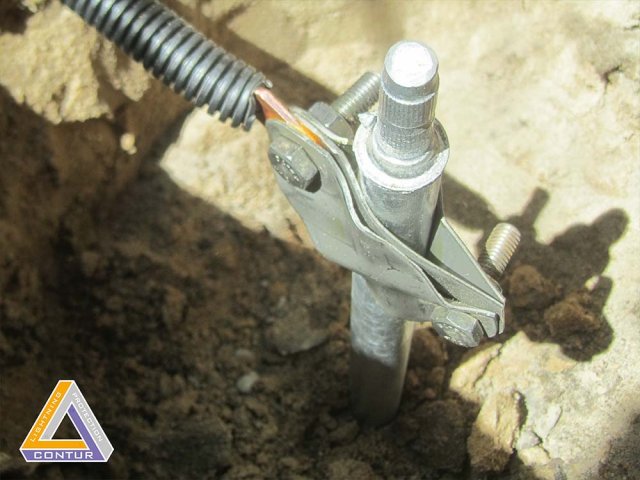

• Затискач хрестоподібний стрижень/полоса

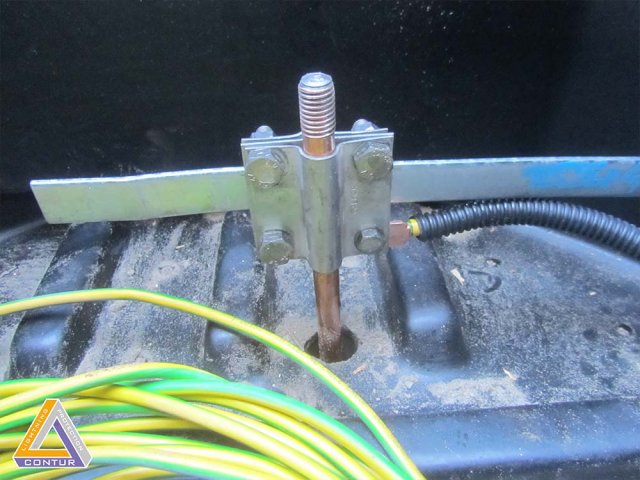

• Затискач кутовий стержень/полоса, стержень/провід

• Горизонтальна полоса для з’єднання  вертикальних стрижнів:

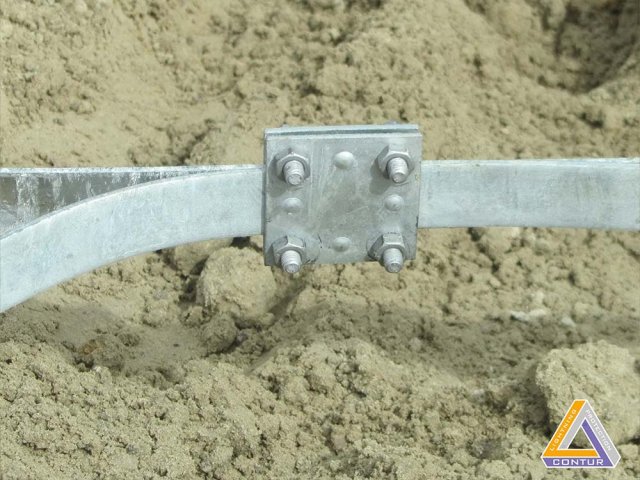

мідь, сталь оцинкована  25х4мм, 30х3.5мм, 40х4мм

• Паста струмопровідна
• Стрічка DENSO гідроізоляція  Galmar,  OBO Bettermann
• Шина зрівнювання  потенціалу  OBO Bettermann

Діючі нормативні  документи:  ДСТУ Б В.2.5-82:2016  “Електробезпека в будівлях і спорудах. Вимоги до захисних заходів від ураження електричним струмом”,  ПУЕ Глава 1.7,  ДСТУ EN 62561-2, EN 50164-2, ДСТУ EN 62305-3:2012.

Кожна людина від дитини до пенсіонера у сучасному світі користується мобільним телефоном та інтернетом. Якщо замислитися про причину якісного зв'язку, то одним із його складових буде надійне заземлення із опором менше 4 Ом. Ще в далеких 2000-х роках, а якщо точніше, починаючи з 2004 року, нашими співробітниками виконувались роботи з монтажу контурів.

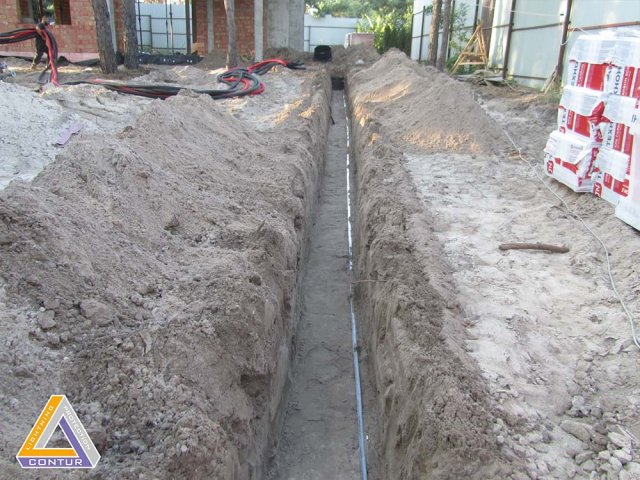

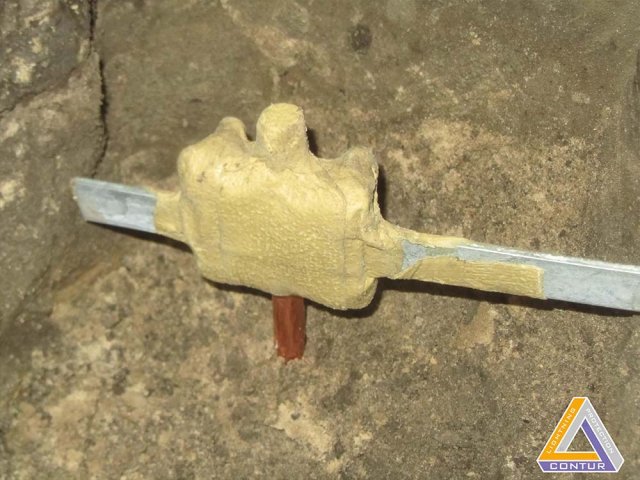

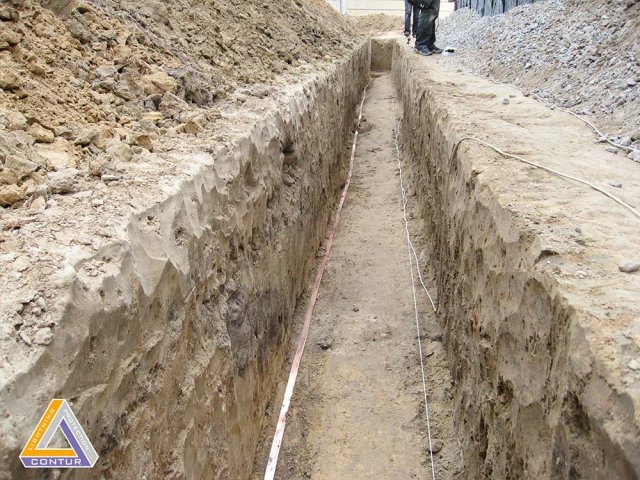

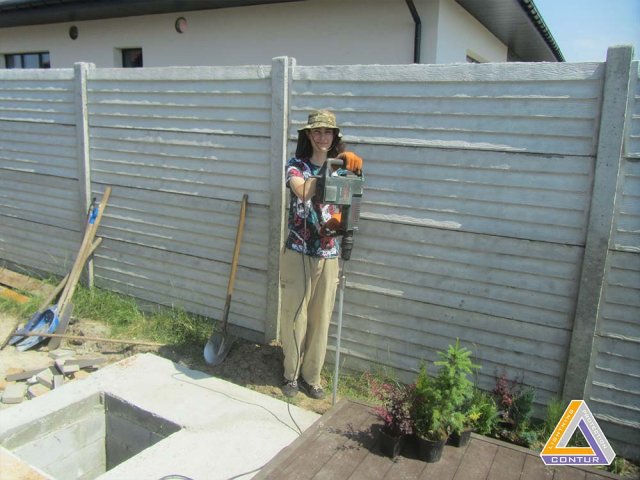

ФОТО З НАШОГО АРХІВУ

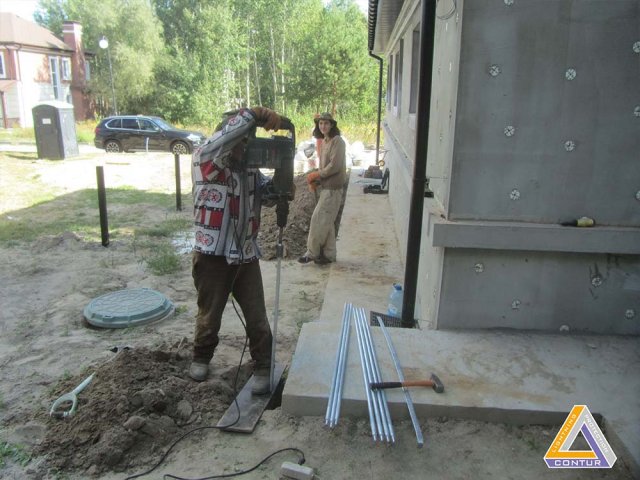

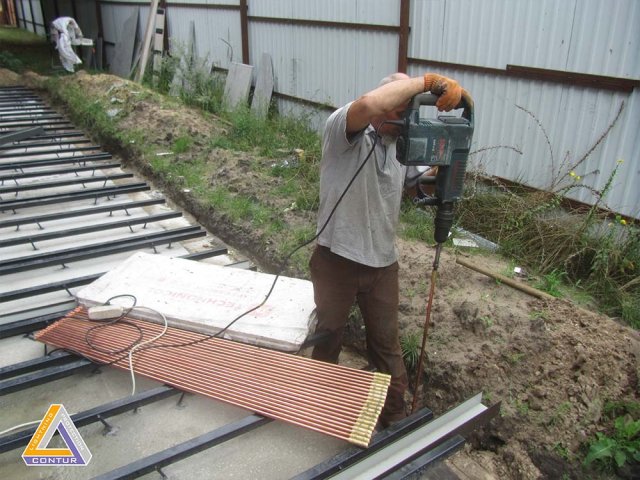

На об'єктах оператора мобільного зв'язку GSM “Київстар” під час розширення покриття та будівництва базових станцій, НРП та ДГУ нами застосовувалося глибинне вертикальне заземлення. Як заземлювач використовували обіднений стрижень GALMAR та ERICO. Завдяки продуманій стратегії технічного відділу, керівництвом було прийнято рішення щодо застосування надійного та довговічного заземлення, яке в експлуатації досі.
